維宏控制系統又名NCStudio數控系統，是上海維宏科技有限公司自主開發、自有版權的數控等離子切割機運動控制系統，該系統可以直接支持 UG 、 MASTERCAM 、 CASMATE 、 Art CAM 、 AUTOCAD 、 CorelDraw 等多種 CAD/CAM 軟件生成的 G 代碼、 PLT 代碼格式和精雕加工（ ENG ）格式 。

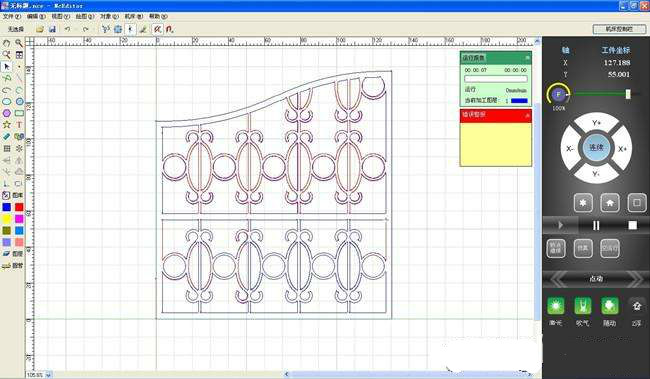

   NCStudio 基于 Microsoft Windows 操作系統，充分發揮 32 位計算和多任務的強大優勢。同時，標準的 Windows 風格用戶界面具有操作簡便可靠、簡單易學的優點。
   該數控等離子切割機系統除具有手動、步進、自動和回機械原點功能外，還具有模擬仿真、動態顯示跟蹤、 Z 軸自動對刀、斷點記憶（程序跳段執行）和回轉軸加工等特有的功能。
   該系統可以與各種數控等離子切割機、三維雕銑機一起使用。適用于各種復雜模具加工、廣告裝潢、切割等行業。

規格參數

CNC規格

標準控制軸數

支持三到五軸

控制信號

脈沖頻率    1MHz

控制方式類型   位置控制

控制信息類型    差分信號

位置信號類型    脈沖+方向

通訊方式    外部通訊

PCI-E      與朗達交互

PHOENIX總線

主軸功能

模擬電壓輸出   0-10V控制

刀具管理功能   對刀模式  支持自動、手動對刀

對刀類型   固定對刀、浮動對刀、第一次對刀/換刀后對刀

補償功能

補償類型   絲杠誤差補償、反向間隙補償、過象誤差補償、刀具補償

刀路文件

支持文件格式   *.g；*.nc；*.ug;*.demo;*.iso;*.eng;*.cut;*.dxf;*.plt;*.txt

操作功能   坐標系設定

支持G54-G59坐標系，支持原點保存

加工工藝
陣列功能、旋轉鏡像、循環加工

便捷操作
手輪引導、斷點繼續、選刀加工

高速高精優化

多種插補算法
T形、S形、LEP

軟件語言

支持中文、英文

可靠性及安全

數控軟件報警
程序錯誤、操作錯誤、超程錯誤、PLC錯誤、IO通訊錯誤

    NCStudio 系統包括軟件和運動控制卡兩部分。所以，系統的安裝也分為兩個階段：軟件安裝和運動控制卡的安裝。總體上，請您在安裝完軟件之后再安裝運動控制卡，這樣運動控制卡的驅動程序就不需要單獨安裝。安裝步驟為：
   系統安裝
   · 安裝 NCStudio 軟件，待安裝程序提示關閉計算機后，關閉計算機。
   · 關閉計算機后，安裝運動控制卡。
   · 重新啟動計算機，進入 Windows 操作系統后，略微等待一會，待 Windows 自動完成配置，整個安裝工作就算完成了。
   · 運行 NCStudio 系統。
   下面將詳細介紹NCStudio數控等離子切割機系統安裝的步驟：
   1、安裝 NCStudio 軟件
   請按照下面的步驟安裝軟件：
   · 打開計算機電源，啟動計算機，系統自動運行進入 Windows 操作系統。如果你還沒有安裝 Windows 操作系統，請先安裝操作系統。
   · 啟動Windows 操作系統后，關閉其它正在運行的程序。
   · 將 NCStudio 系統安裝光盤放入光驅。
   · 雙擊“我的電腦”，打開后再雙擊光驅盤符。待光盤打開后，雙擊運行SETUP.EXE安裝程序，出現 NCStudio 安裝畫面
   · 單擊“下一步”，系統提示選擇安裝的目的地位置
   · 單擊“下一步”，系統提示選擇程序文件夾
   · 單擊“下一步”，系統提示開始復制文件
   · 單擊下一步，系統自動完成文件復制過程。并且提示立即關閉計算機。
   請選擇立即關閉計算機。在計算機關閉后，開始安裝運動控制卡。
   2、運動控制卡
   關閉主機電源，打開計算機的機箱蓋，將運動控制卡插入插口形式匹配的擴展槽內。
   安裝運動控制卡時，用手輕按運動控制卡兩側，確保運動控制卡穩固插入槽中，與計算機底板接觸良好、可靠，而且不存在搖晃的情況，然后旋緊板卡的緊固螺釘，最后蓋好機箱蓋。這樣運動控制卡的安裝就完成了。
   3、重新啟動計算機
   安裝好運動控制卡，請重新啟動計算機。在您重新啟動計算機后， Windows 操作系統就會報告找到新硬件，并自動配置系統，很快這個過程就會結束。
   這時整個 NCStudio 軟件和運動控制卡的安裝完成。在桌面上和開始->程序菜單中都有啟動 NCStudio 軟件的快捷方式。此時通過相應的快捷方式即可啟動 NCStudio軟件。
   其它安裝問題
   如果您沒有按照上述步驟進行安裝，如：您在安裝數控等離子切割機軟件之前，就插入了運動控制卡，這樣計算機啟動后會提示您安裝運動控制卡的驅動程序。這時，您可取消驅動程序安裝過程，然后安裝 NCStudio 軟件。重新啟動系統后，便會自動完成驅動程序的安裝。
